En 2001, trois SA-319B Alouette III Astazou étaient encore en service actif au sein de l'EH 03/067 "Parisis" de Vélizy-Villacoublay. Ces trois appareils étaient équipés du système de détection infrarouge gyrostabilisé Chlio. Leur rôle principal était la mission MASA de nuit, ou Mesures Actives de Sûreté Aérienne. Depuis les tribulations nocturnes du fameux "Baron Noir" au-dessus de Paris, la Force Aérienne de Projection (ex-COTAM) a reçu depuis 1989 la mission de mise "sous bulle de protection" de tout évènement d'importance, que ce soit un sommet politique international, une manifestation de foule ou le Salon du Bourget, ceci dans le but d'intercepter tout aéronef qui se montrerait menaçant pour l'organisation de cet évènement.

Si les missions diurnes étaient exécutées par les Eurocopter AS555UN Fennec, les missions nocturnes étaient alors toujours effectuées par les Alouette III de l'EH 03/067 car, à l'époque, ils étaient les seuls hélicoptères légers de l'Armée de l'Air à être équipés d'un système de détection infrarouge gyrostabilisé (FLIR).

Le système Chlio est composé d'une caméra infrarouge montée dans une boule gyrostabilisée, elle-même installée sur le nez de l'Alouette. A l'intérieur de l'hélicoptère, l'opérateur dispose d'un écran monochrome, d'un minimanche de contrôle ainsi que de quelques boutons de réglage. Un magnétoscope permet d'enregistrer les images captées tandis que plusieurs boîtiers électroniques complètent le système. L'équipage est toujours constitué de quatre personnes : un pilote, un opérateur Chlio (qui est également un pilote) et deux tireurs d'élite. Ces derniers disposent d'un panneau lumineux permettant d'afficher des injonctions à un aéronef intercepté ainsi que de deux fusils leur permettant de tirer tant des coups de semonce que de destruction.

Depuis, les trois dernières Alouette III ont été remplacées par les Fennec équipés d'un système de détection infrarouge moderne et léger.

In 2001, only three SA-319B Alouette III Astazou helicopters remained on active duty at the EH 03/67 "Parisis" Squadron which is established at Velizy-Villacoublay, near Paris. Those three aircraft were equipped with the "Chlio" FLIR system. Their main task was the night MASA mission ("Mesures Actives de Sureté Aérienne" or Air Security Active Action). Since 1989, the "Force Aérienne de Projection" (Projection Air Force) has been asked to place every important event such as international political meetings, mass demonstrations or the Paris Air Shows under a "protected dome" in order to prevent undesired aircraft to come over the event and to threaten it.

If daylight MASA missions were then performed by the Squadron's Eurocopter AS555UN Fennecs, when came the night, it was the time of the Chlio Alouette III's because they were the only FLIR equipped light helicopters available in the Air Force's inventory at that time.

The Chlio system is made of an IR sensor camera that is placed in a nose mounted gyrostabilized "ball". The means at the operator's disposal inside the helicopter are a monochrome monitor, a mini control stick and some other control buttons and switches. A video cassette recorder allows to record images of the FLIR and some further electronic boxes complete the system. Crew is always made of four : the pilot in command, the FLIR operator ( who's also a pilot ) and two snipers. These two have a lighted panel that they use to show orders to an intercepted aircraft. They also have two riffles in order to fire both flares and destruction munitions.

Since then, the last three Alouette IIIs were replaced by Fennecs equipped with a modern and lightweight FLIR.


FLIR Chlio

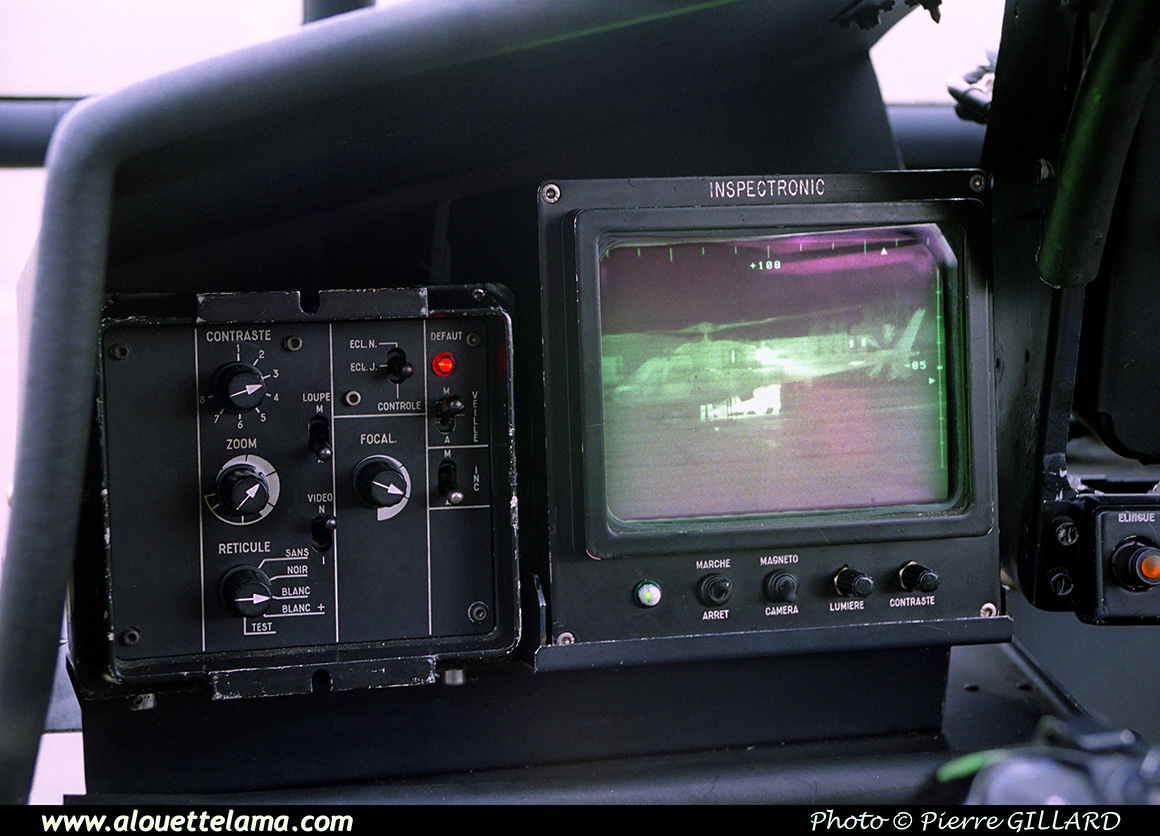

Contrôle du système de détection infrarouge gyrostabilisé Chlio - 67-CE Eurocopter SA319B Alouette III Astazou MSN 2029, Armée de l’Air, EH 3/67 - Vélizy-Villacoublay - LFPV - 09-01-2001.

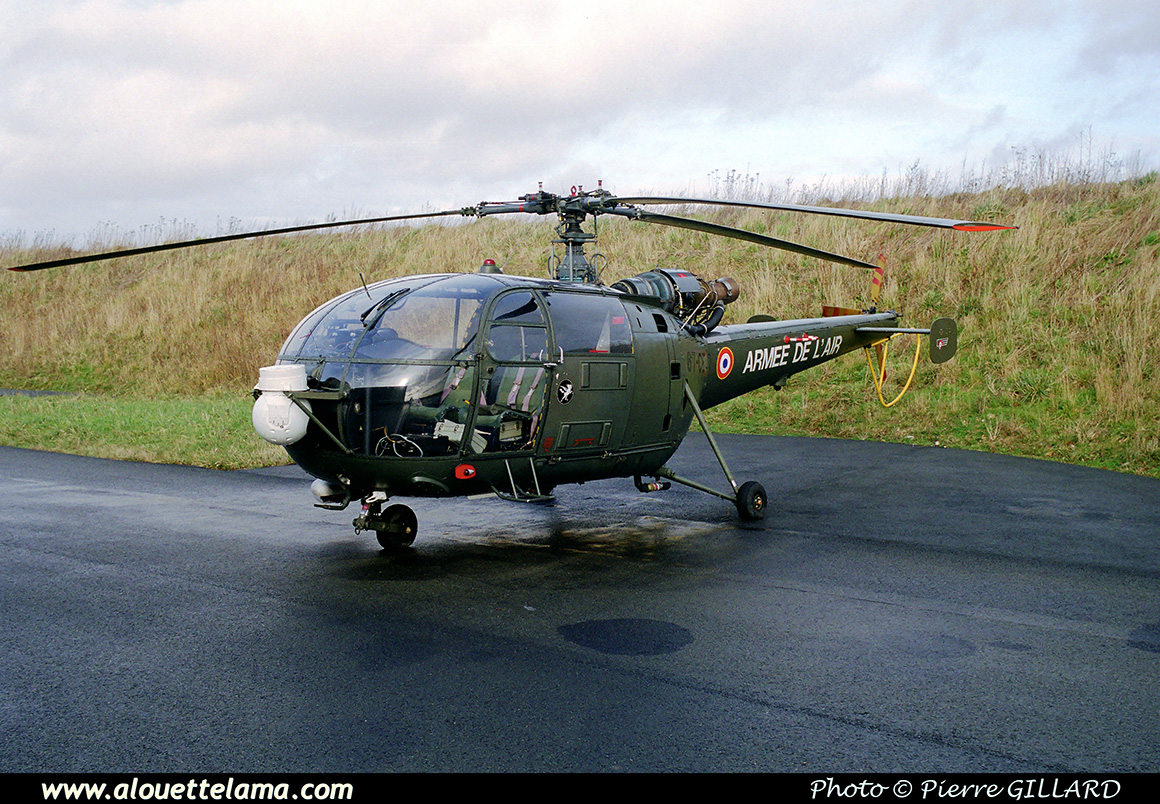

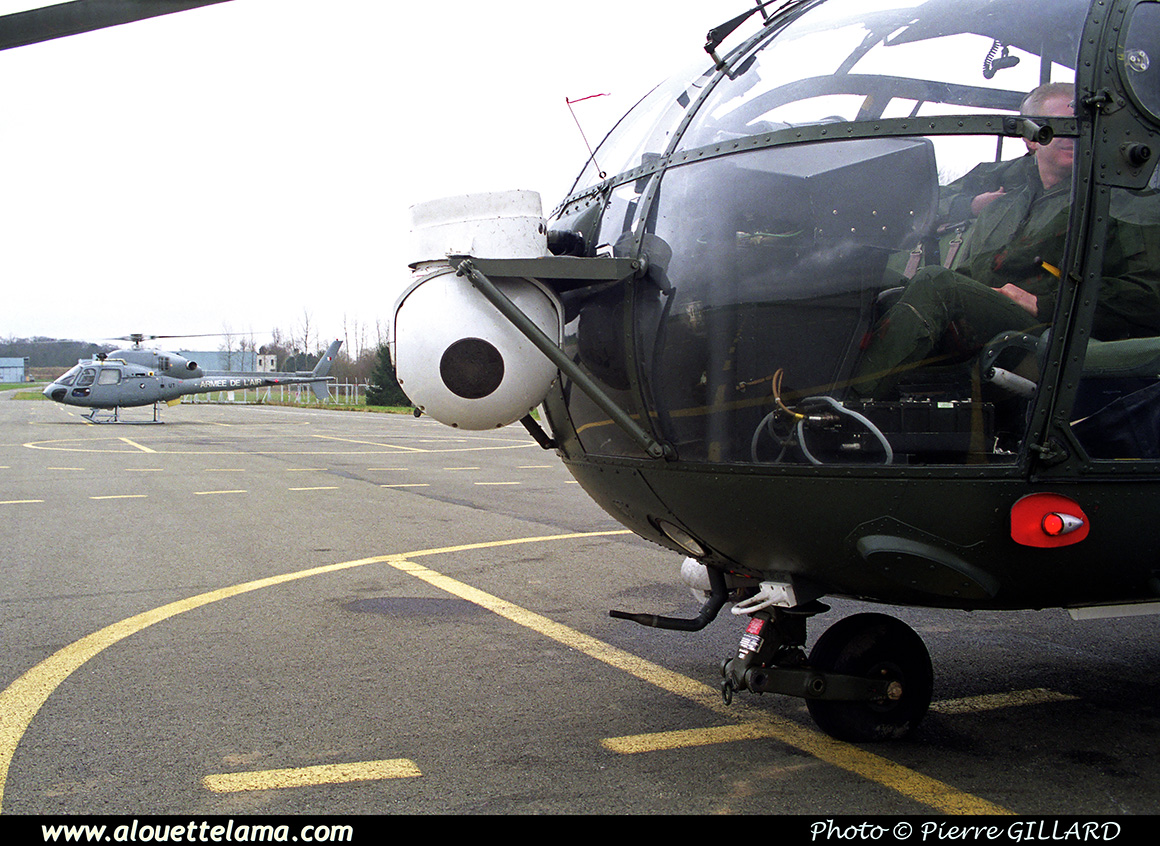

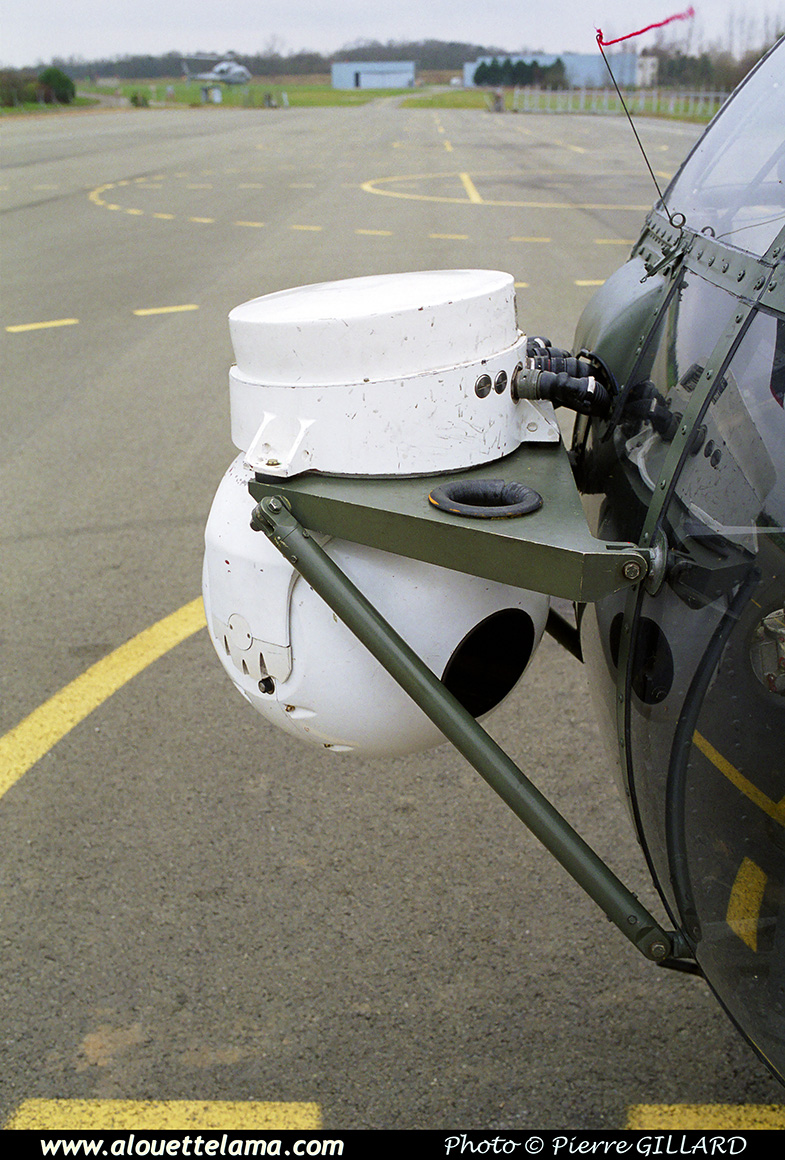

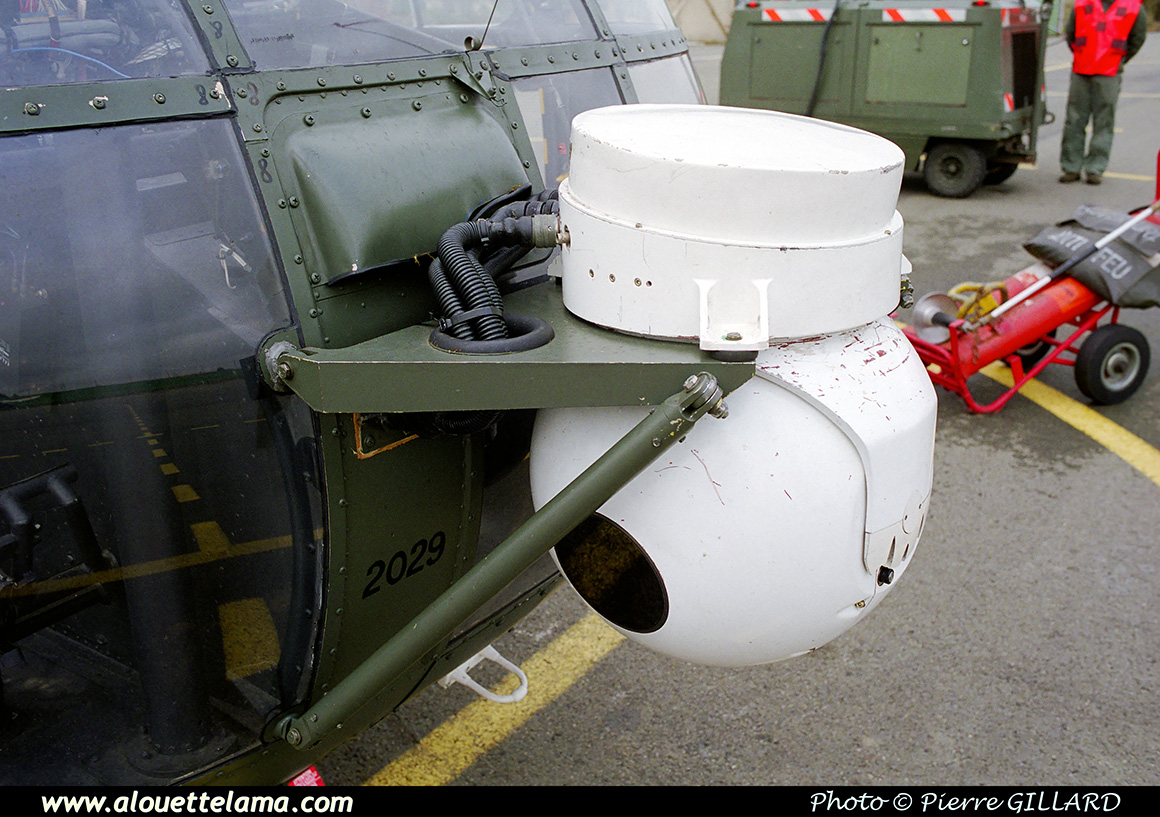

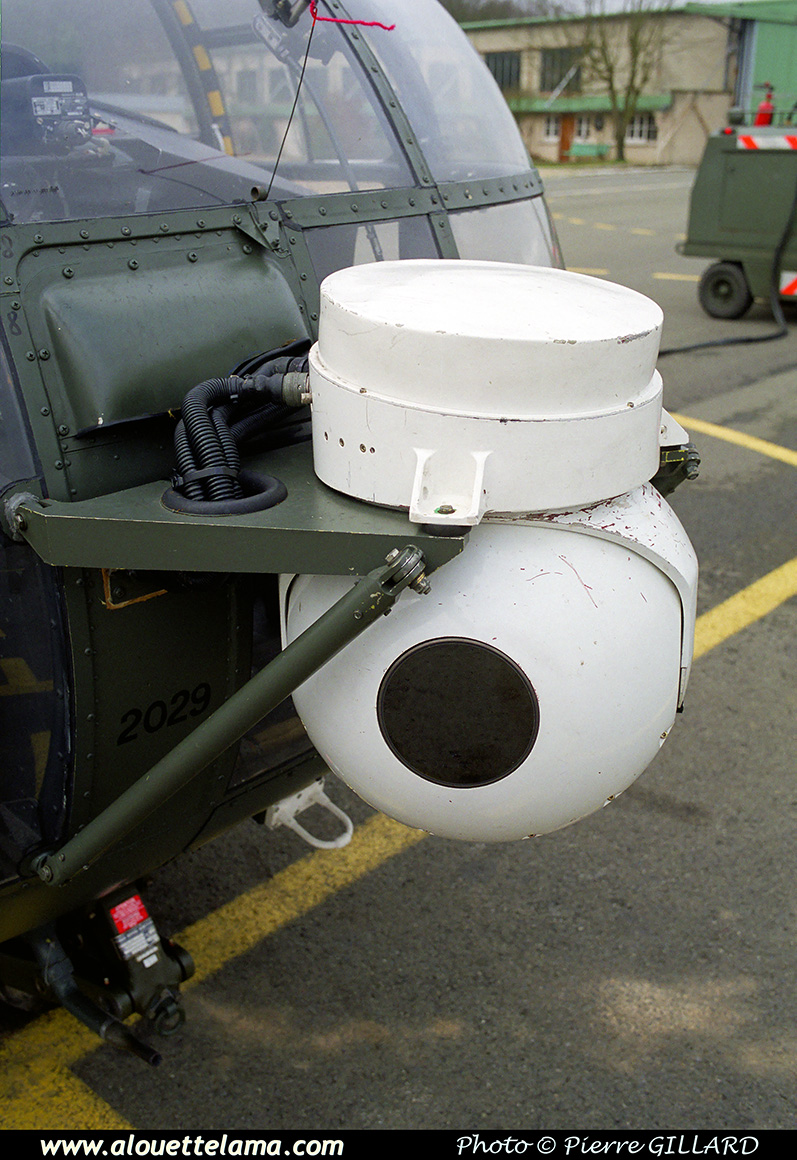

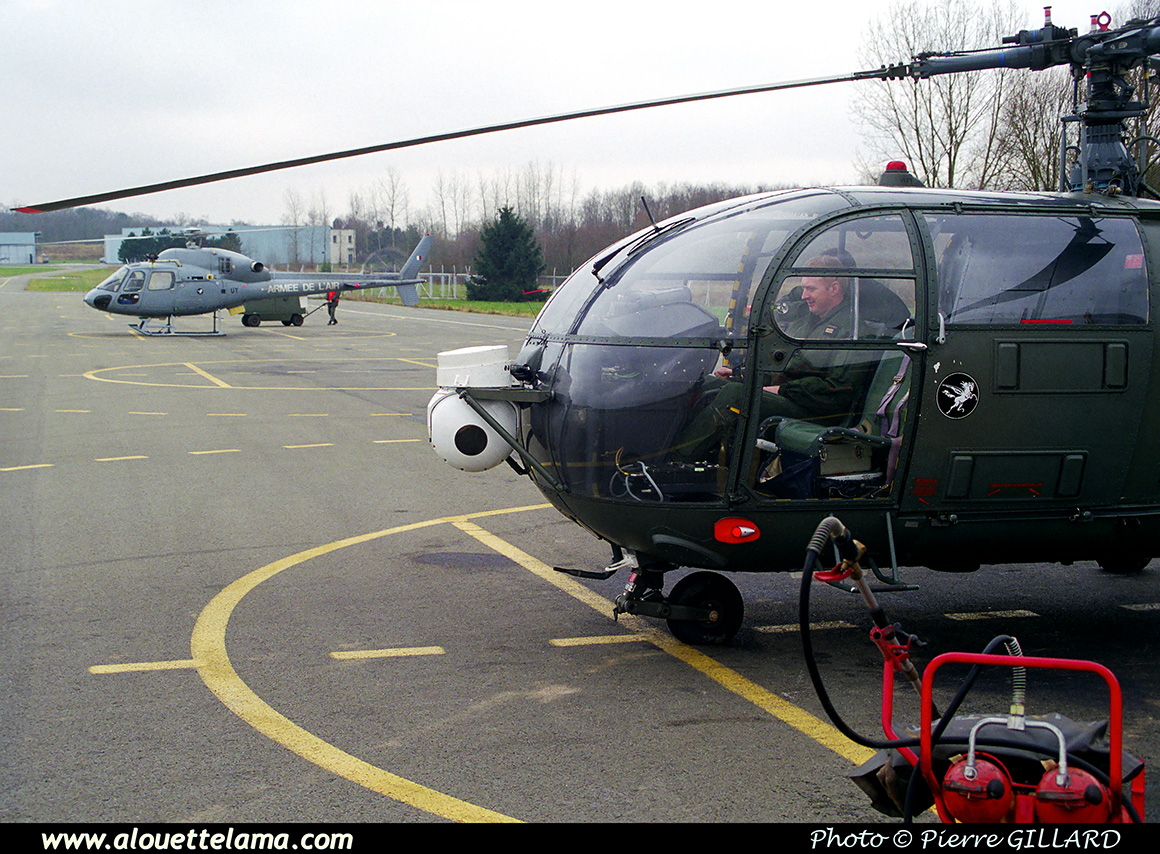

Système de détection infrarouge gyrostabilisé Chlio monté à l’avant de l’hélicoptère - 67-CE Eurocopter SA319B Alouette III Astazou MSN 2029, Armée de l’Air, EH 3/67 - Vélizy-Villacoublay - LFPV - 09-01-2001.

Contrôle de l’orientation du système de détection infrarouge gyrostabilisé Chlio - 67-CE Eurocopter SA319B Alouette III Astazou MSN 2029, Armée de l’Air, EH 3/67 - Vélizy-Villacoublay - LFPV - 09-01-2001.

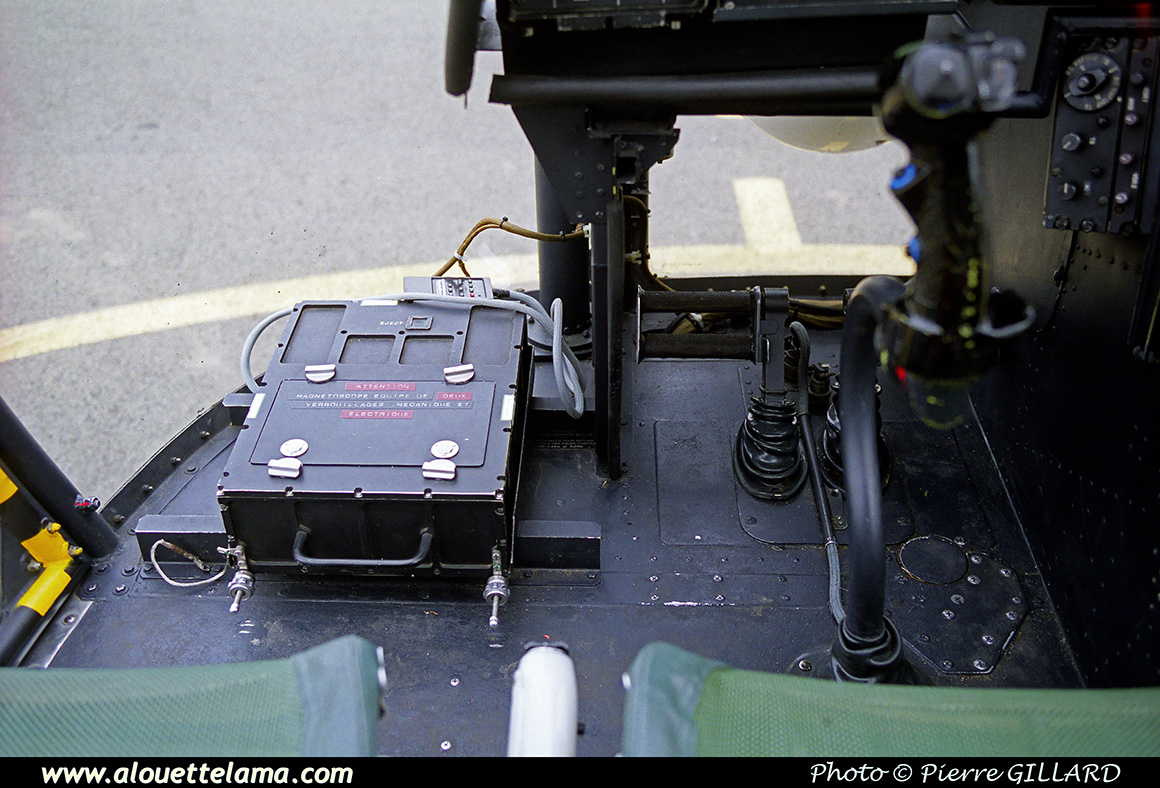

Magnétoscope du système de détection infrarouge gyrostabilisé Chlio - 67-CE Eurocopter SA319B Alouette III Astazou MSN 2029, Armée de l’Air, EH 3/67 - Vélizy-Villacoublay - LFPV - 09-01-2001.

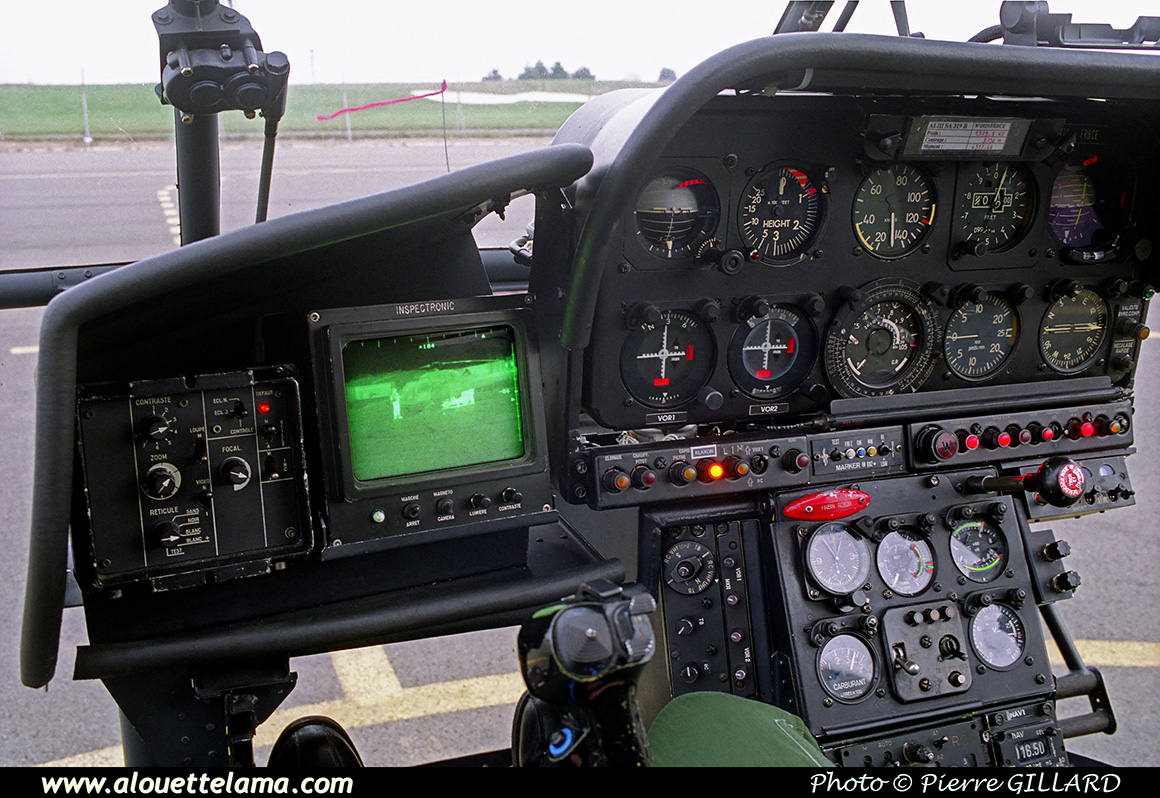

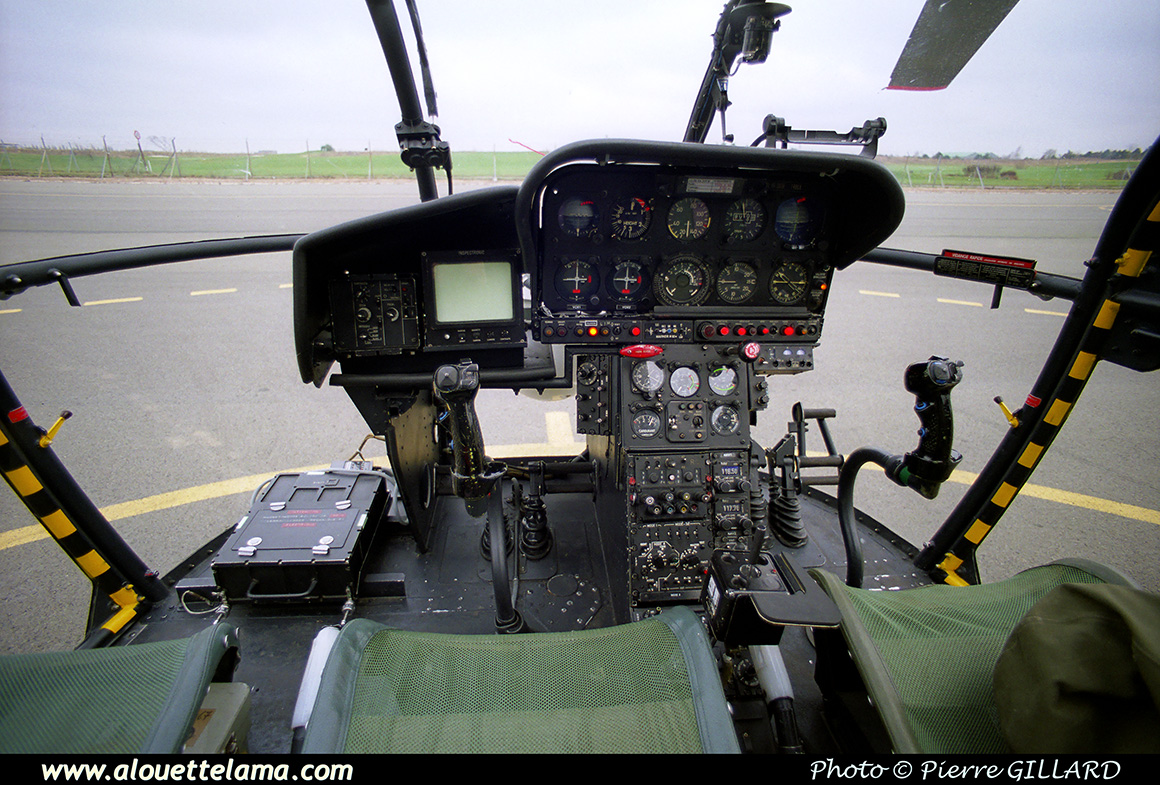

Tableau de bord auquel a été ajouté le panneau de contrôle du système de détection infrarouge gyrostabilisé Chlio - 67-CE Eurocopter SA319B Alouette III Astazou MSN 2029, Armée de l’Air, EH 3/67 - Vélizy-Villacoublay - LFPV - 09-01-2001.

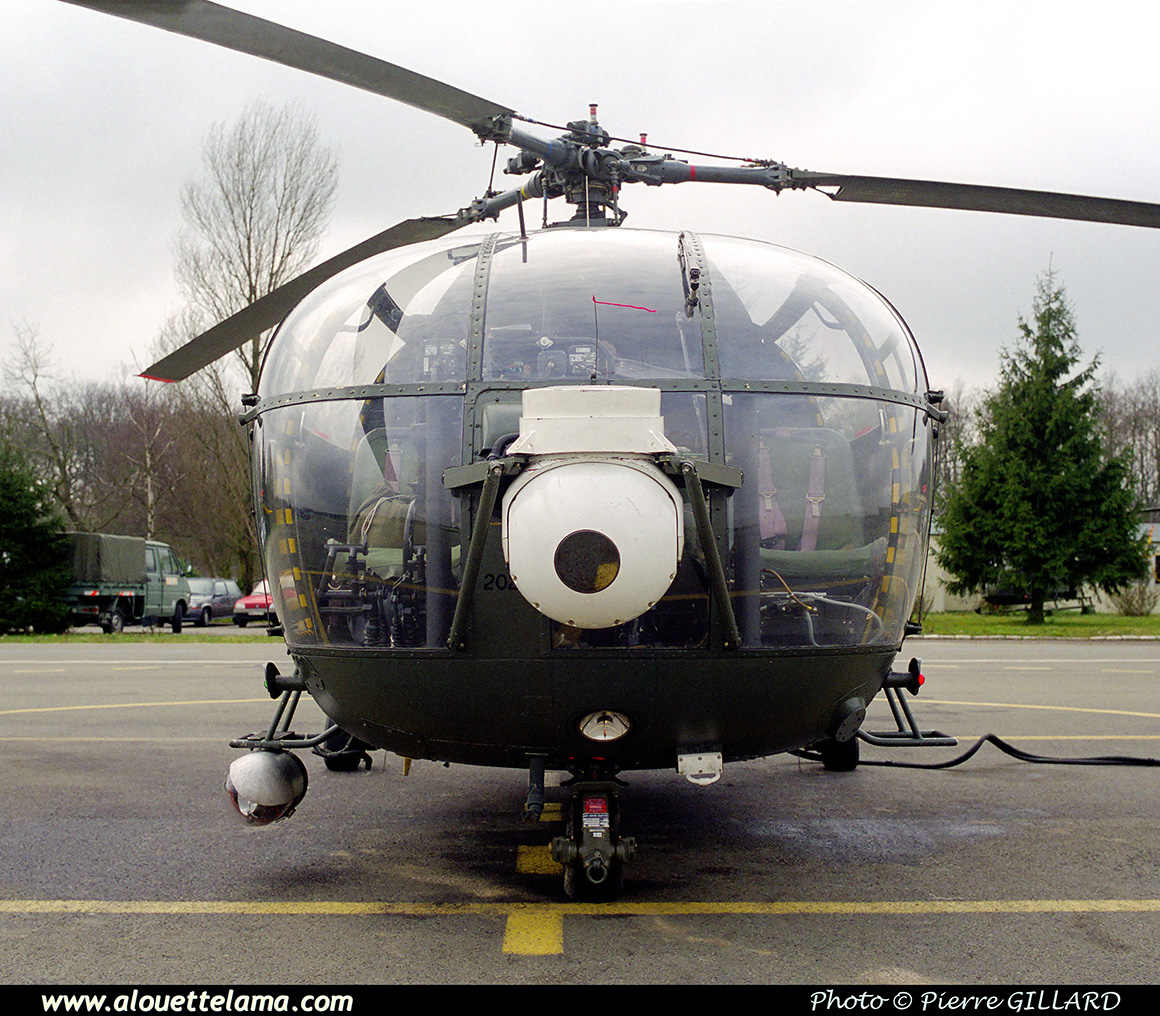

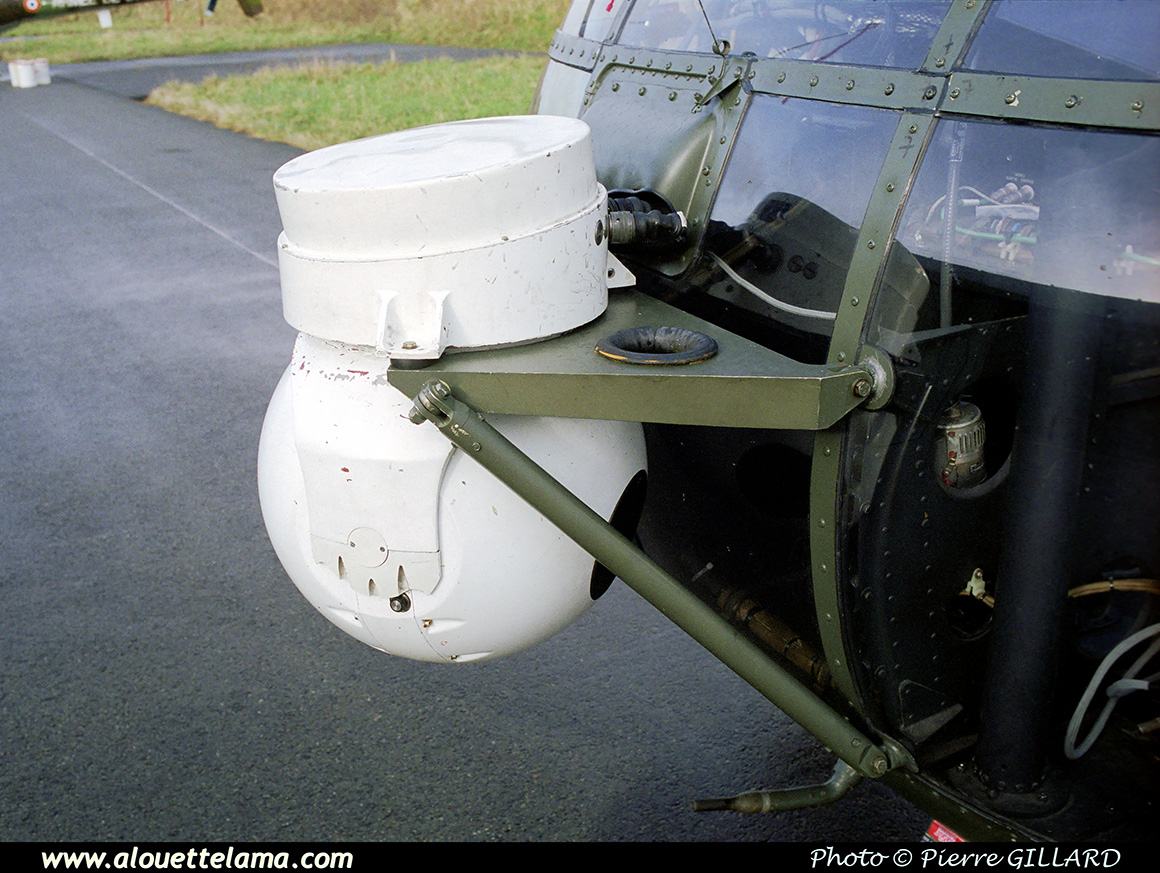

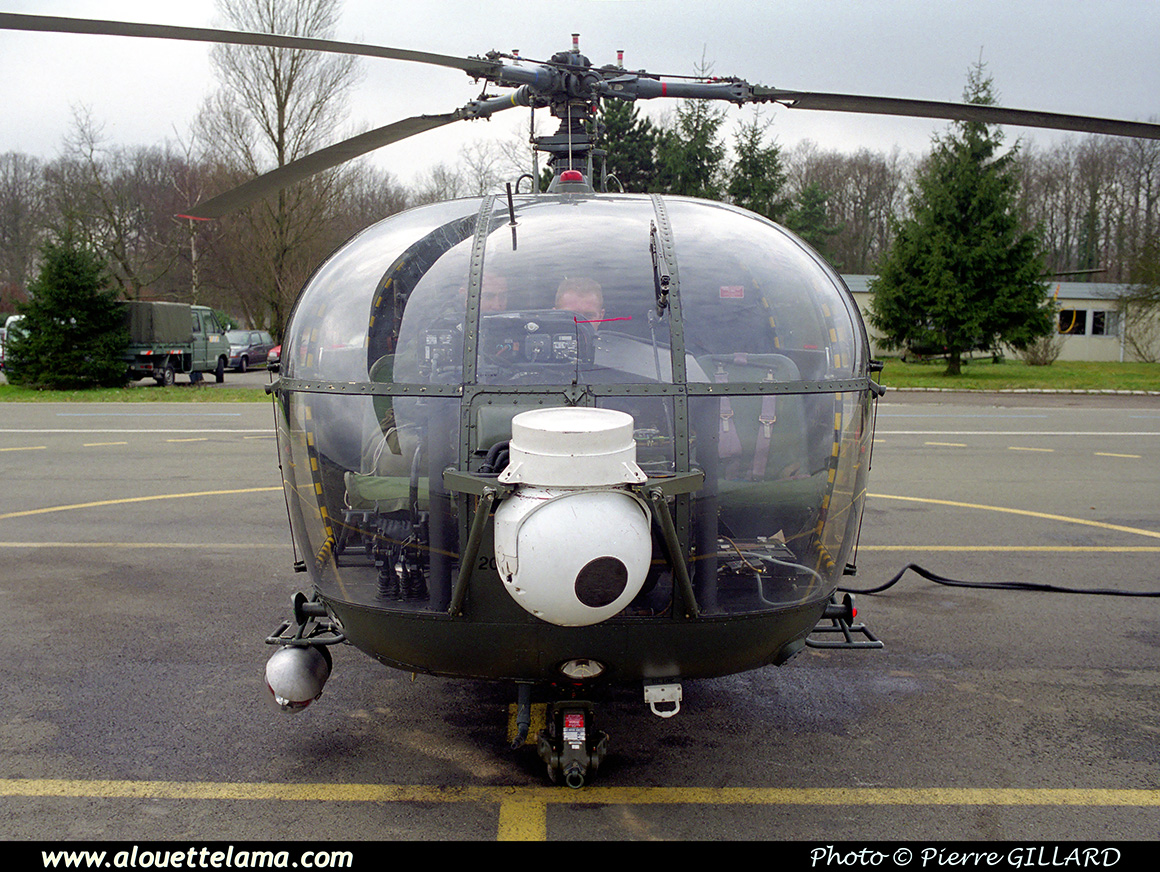

Système de détection infrarouge gyrostabilisé Chlio monté à l’avant de l’hélicoptère - 67-CE Eurocopter SA319B Alouette III Astazou MSN 2029, Armée de l’Air, EH 3/67 - Vélizy-Villacoublay - LFPV - 10-01-2001.

Survol

HAUT DE LA PAGE - TOP OF PAGE


Tireurs d'élite et leur matériel -
Snipers and their equipment

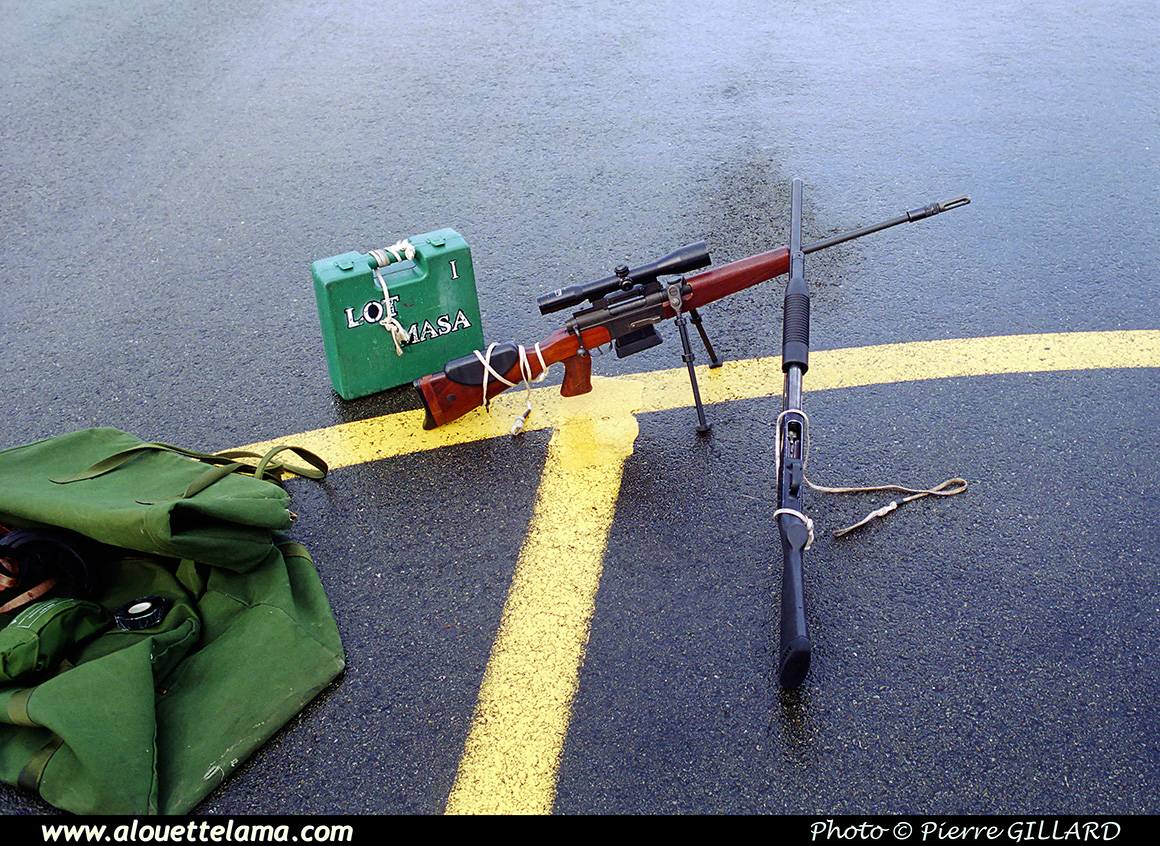

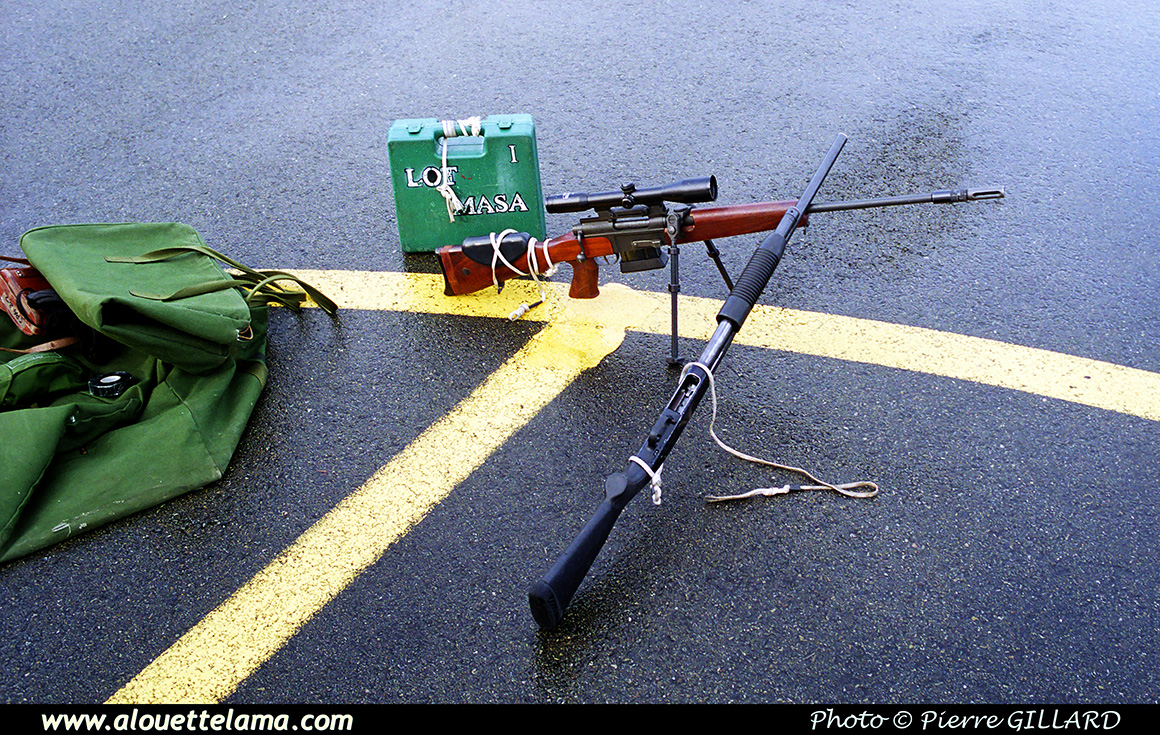

Armement des tireurs d’élite de la mission MASA - Armée de l’Air, EH 03/067 - Vélizy-Villacoublay - LFPV - 10-01-2001.

Tireurs d’élite en position - 67-CE Eurocopter SA319B Alouette III Astazou MSN 2029, Armée de l’Air, EH 3/67 - Vélizy-Villacoublay - LFPV - 10-01-2001.

Survol

HAUT DE LA PAGE - TOP OF PAGE


Autres équipements - Other equipment

Pilote avec JVN - 67-CE Eurocopter SA319B Alouette III Astazou MSN 2029, Armée de l’Air, EH 03/067 - Vélizy-Villacoublay - LFPV - 10-01-2001.

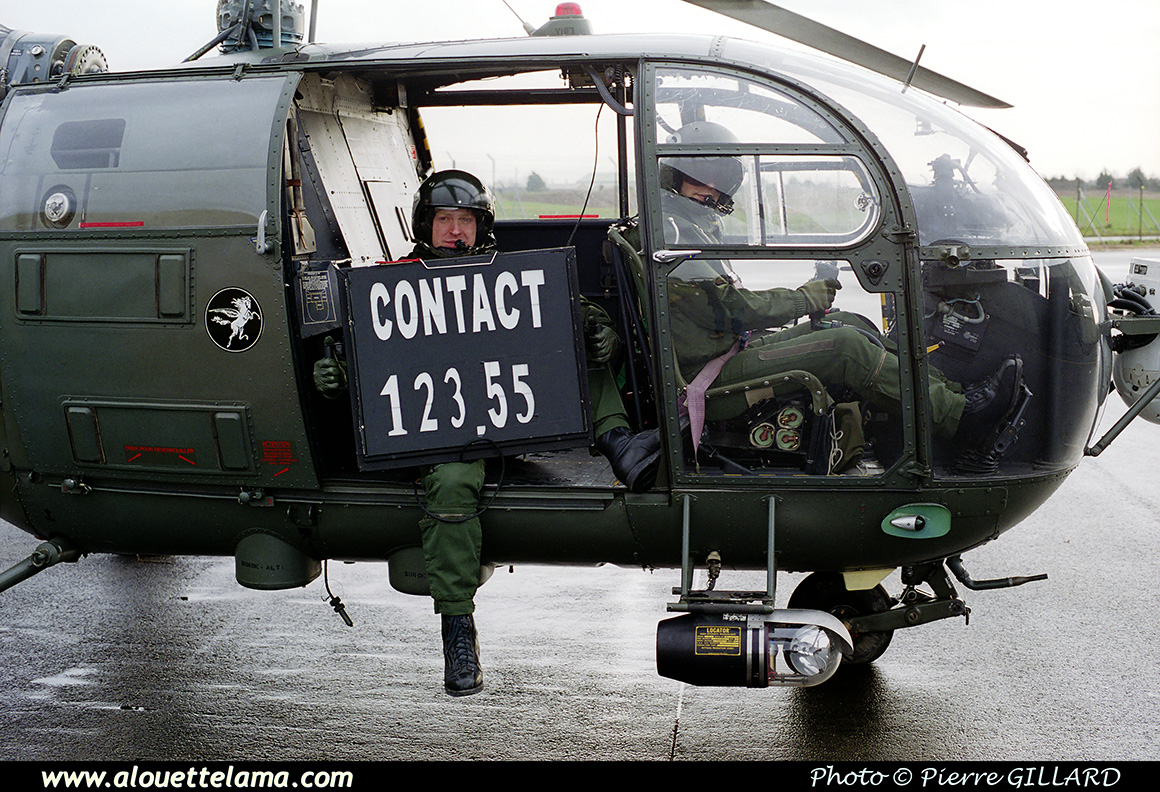

Panneau de contact - 67-CE Eurocopter SA319B Alouette III Astazou MSN 2029, Armée de l’Air, EH 3/67 - Vélizy-Villacoublay - LFPV - 10-01-2001.

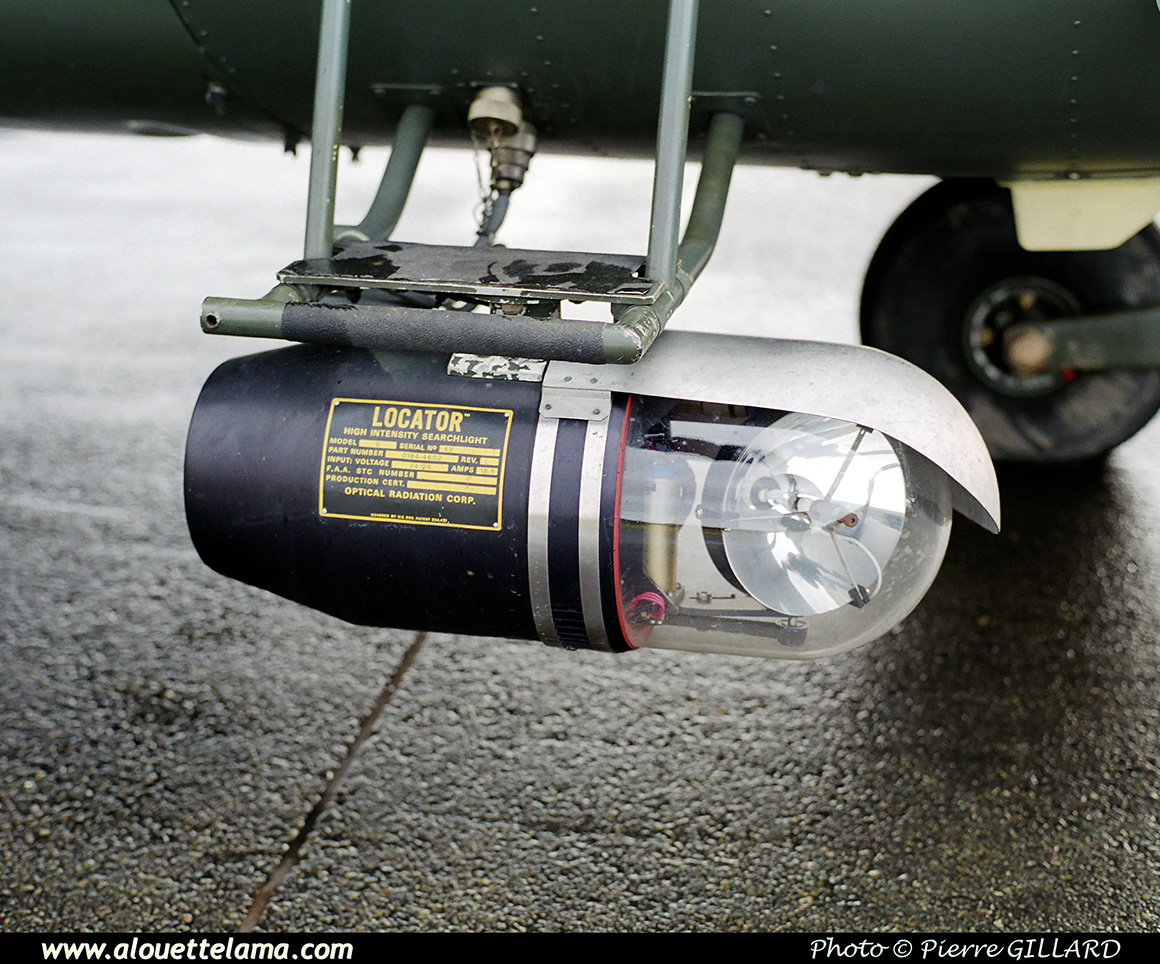

Phare de recherche Locator - 67-CE Eurocopter SA319B Alouette III Astazou MSN 2029, Armée de l’Air, EH 3/67 - Vélizy-Villacoublay - LFPV - 10-01-2001.
